1.1. 主要功能

• 工作模式自动切换：

• 具备根据输入信号状态在同步保持模式和拒止维持模式间自动切换功能。

• 当无压制、诱骗信号，接收正常导航卫星信号时，启用同步保持模式。

• 当存在压制、诱骗信号或者无法正常接收在轨导航卫星信号时，启用拒止维持模式。

• 实时干扰监测和告警：实时监测授时设备安装位置卫星导航信号，判断是否存在干扰，并在有干扰时进行告警；在干扰消失后及时解除告警。

• 干扰、欺骗信号隔离：自动隔离非安全 GPS、BDS 信号，确保授时设备正常工作。

• 具有数据上报、日志存储功能，能够对告警状态、驯服状态、运行状态、输入信号健康状态、输出信号的健康状态进行记录与上报。

1.2. 性能指标

• 输出频点：GPS L1 C/A（1575.42MHz），BDS B1I（1561.098MHz）；

• 信 号 接 收 频 点 ： GPS-L1 （ 1575.42±1.023MHz ）， BDS-B1

（1561.098±2.046MHz），BDS-B3I（1268.52±10.23MHz）。可扩展其他

频点接收。

• 信号输出频点：GPS-L1，BDS-B1。

• 输出功率：-125dBm~-90dBm

• 输出信号同步精度：同步保持模式下优于 100ns

• 异常告警时间≤15s、解除告警时间≤120s

• 守时精度：拒止维持模式下

a. 一级：维持时间≥1h，时间维持精度优于 500ns；

b. 二级：维持时间≥2h，时间维持精度优于 500ns；

c. 三级：维持时间≥6h，时间维持精度优于 500ns；

• 干扰信号隔离能力：

d. 不受转发式、生成式欺骗信号影响，持续输出满足时间同步精度要求的信号。

e. 不受压制信号影响，持续输出满足信号时间同步精度要求的信号。

f. 全频段压制干扰情况下，保持信号输出，满足守时精度要求。

1.3. 对外接口

2. 设备介绍

2.1. 前面板介绍

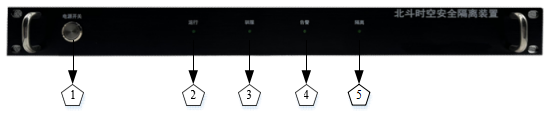

前面板示意图

1. 电源开关: 设备供电开关，凹为开启，凸为关闭。开启时开关灯亮。

2. 运行灯:运行灯亮为设备开启运行正常。

3. 驯服灯:隔离装置本地时间与卫星时间同步状态。驯服灯灭，表示驯服未开始:驯服灯闪烁，表示正在驯服中:驯服灯常亮，表示时钟驯服已完成

4. 告警灯:设备在卫星信号受干扰或断开情况下的状态显示。告警灯灭，表示输入信号正常且设备无故障;告警灯闪烁，表示输入信号检测到异常

5. 隔离灯:设备信号输出的方式。隔离灯灭，表示当前输出转发信号或无信号输出:隔离灯闪烁表示输出再生安全隔离信号:隔离灯常亮，则表示输出安全信号。

2.2.
后面板介绍

后面板示意图

1. 告警信息:控制接口，调试设备使用。

2. 调试:为生产商调试接口。

3. GPS 信号输出:输出卫星信号。

4. 北斗信号输出:输出北斗信号。

5. 1PPS-OUT:  时钟接口。

6.IPPS-IN:时钟接口。

7. 10MHz-OUT:  时钟接口。

8. 卫星信号输入:卫星信号输入接口为连接天线输入接口，该接口有馈电输出，需注意接口保护。

9. 电源输入:设备供电输入接口，设备工作时需将电源输入开关处于常开状。

10. 接地端子:接地端子为整个设备接地端口，与接地线相连。

3. 装箱清单
