外形尺寸 | 19英寸、1U |
支持协议 | NTP/SNTP V10,V20,V30,V40 ,UDP,Telnet,IP,TCP，WEB，SSH，CONSOLE |
操作系统 | 嵌入采用最新CentOS Stream 8 Linux操作系统式系统稳定可靠 |
恒温晶振 | .内置恒温晶振，守时精度优于10us/24小时,72小时偏差优于1毫秒 |
网口数量 | 4个千兆网口、支持10万台以上客户端，支持IPV6 |
CPU | 双CPU同时工作，32位CPU为双核处理器，性能及大提高 |
NTP/SNTP授时精度 | 1-10ms |
卫星接收机 | 单北斗系统 |
北斗接受频率 | 北斗接收器 接收频率（BD2 B1 ）：1561.098±4MHz。 接收灵敏度：捕获〈-160dBW，跟踪〈-163dBW； 首次定位时间(TTFF)：冷启动:35s,热启动:1s,失锁重捕获:<1s； 定位数据更新率：1Hz、2Hz、4Hz、8Hz、16Hz可选； 定位精度(RMS)：3m,三维； 速度精度(RMS)：0.1m/s； |
电源 | 220V交流 |
吞吐量 | 可满足每秒30000次时间请求 |
平均无故障间隔时间(MTBF) | ≥100000小时，正常使用条件下无须维护 |
1PPS | 锁定后输出1pps相对UTC的平均偏差（时间精度）小于30nS |

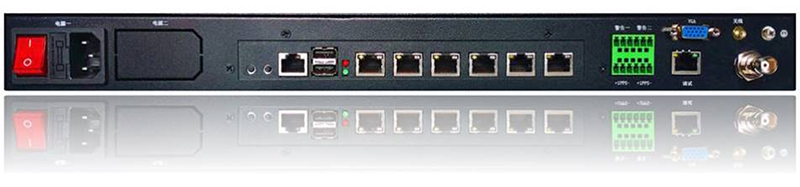

接口 | 1路RS232，2路B码，1路Console口，1路1PPS，2路USB口，1路VGA，2路告警干接点信号输出 |
OLED液晶显示 | 显示当前所用的时间源、卫星颗数、各时间源的锁定状态、授时模式、时区、IP地址、子网掩码、网关、MAC地址,按键操作可修改授时模式、延时补偿、时区等参数，指示灯指示工作状态 |
WEB页面 | 实施监控当前所用的时间源、卫星颗数、各时间源的锁定状态、授时模式、时区、IP地址、子网掩码、网关。可修改授时模式、时区、IP地址、子网掩码、网关等参数，独立控制每个网口的WEB/SSH/FTP/Telnet的开启与关闭。设置授时终端的白名单和黑名单。 |
嵌入式系统 | 工业级高性能嵌入式系统，防震、无硬盘和风扇设计，稳定可靠，客户端支持WINDOWS9X,WINDOWS NT/2000/XP/2003,LINUX,UNIX SUN SOLARIS,IBM AIX等操作系统和CISCO的路由器及交换机等多种配置方法 |

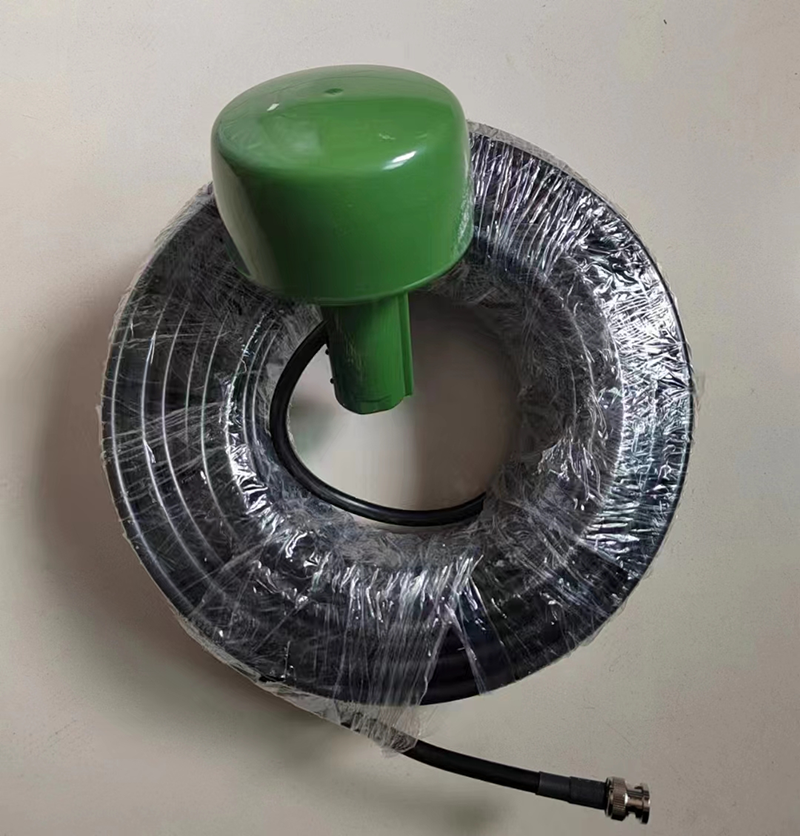

三、北斗天线产品技术参数：
阻抗 | 50 Ohm | 增益 | 40dB±2dB |
噪声 | £ 1.6dB | 工作电压 | 5±0.5V 直流 |
| 工作电流 | £25mA | 尺寸 | Φ93mm x 138mm |
| 馈线型号 | 5DFB | 长度 | 30米 |
| 接口 | BNC/TNC/N型 （默认为BNC） | ||
| 工作频率 | 1561.098±4MHz MHz | ||
频宽 | 20MHz 最小 | ||
| 驻波比(VSWR) | 1.5 : 1 | 信号方向 | 半球型向上 |
| 工作温度 | - 40°C ～ +85°C | 储存温度 | - 40°C ～ +100°C |
| 使用范围 | 通信、时钟基站 | ||

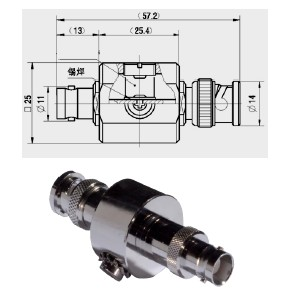

天馈电涌保护器即防雷器
产品技术参数
名称： | 天馈电涌保护器即防雷器 |
接口形式 | INPUTN/FOUTPUTNM
|
频率范围(GHz) | DC-2000 |
额定电压 | 90V&230V |
阻抗(Ω) | 50 |
最大持续工作电压 | 200V |
最大通流容量 | 20kA(8/20us) |
标称放电电流（8/20 us） | 20KA |
电压保护水平 | ≤600V(1kV/us) |
响应时间 | 小于10NS |
驻波比(VWSR) | ≤1.2 |
插入损耗 | ≤0.2dB |
环境温度 | -40℃～+85℃ |
绝缘电阻(GΩ) | 10 |
四、授时软件Dimension 4v4.3配置及说明
1、Windows操作系统
软件安装：运行光盘中的d4time43，安装到需校时的计算机。
安装及使用说明：
安装客户端：双击d4time43.exe图标。

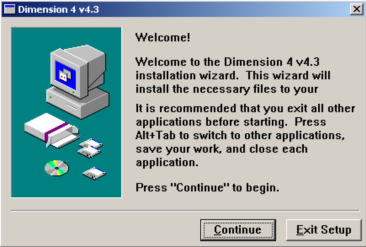

出现欢迎对话框，询问是否关闭其它应用程序并安装Dimension 4 v4.3客户端，点击“continue”按钮，表示安装开始；

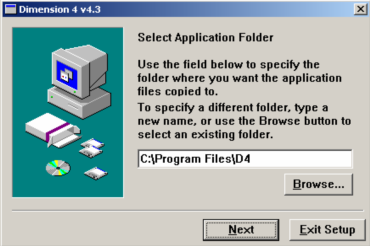

出现如下图所示的选择安装路径界面，点击“Next”继续安装；

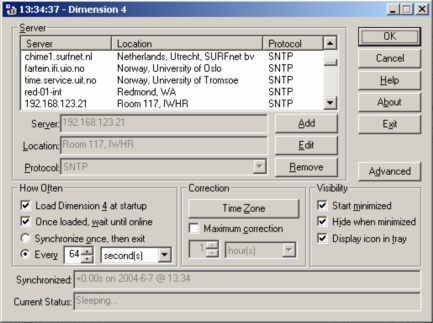

安装完成后，点击：“开始菜单”－－“程序”－－“Dimension 4”执行客户端校时程序，先进行客户端配置。用户界面如下图所示：
添加局域网NTP服务器：
点击“Add”，在Server处输入NTP服务器的IP地址（不要选择Server列表中的服务器），Protocol选SNTP；
选择运行模式：
选中“Load Dimension 4 at startup”（开机时自动运行Dimension 4）；
选中“Once loaded,wait until online”（运行后等候直至网络接通，即所谓在线）；
选中“Start minimized”(运行后窗口最小化)
选中“Hide when minimized”（最小化后隐藏任务，即最小化后不在任务栏上显示）；
选中“Display icon in tray”（在任务栏右侧的系统托盘显示图标）；
根据需要设置校时间隔时间，即选中Every项并设置好实际时间值，例如上例中为每隔64秒校时一次（设为60至600秒为好，即间隔60－600秒向NTP服务器请求一次时间服务）。
“Maximum correction”项可不选。
点击“OK”按钮完成客户端配置并首次连接指定NTP服务器进行校时。Dimension 4当前运行状态不如NetTime的指示明显（NetTime如失去与NTP服务器的联系，则系统托盘处显示的NetTime图标上会出现一个红色的叉，表示运行不正常），可检查Dimension 4对话框下部的Synchronized所指示的前次校时时间及Current status，从而可看出Dimension 4运行是否正常。当“Load Dimension 4”和“Once loaded until online”选中，每次开机后等候一小段时间Dimension 4即自动开始校时。
