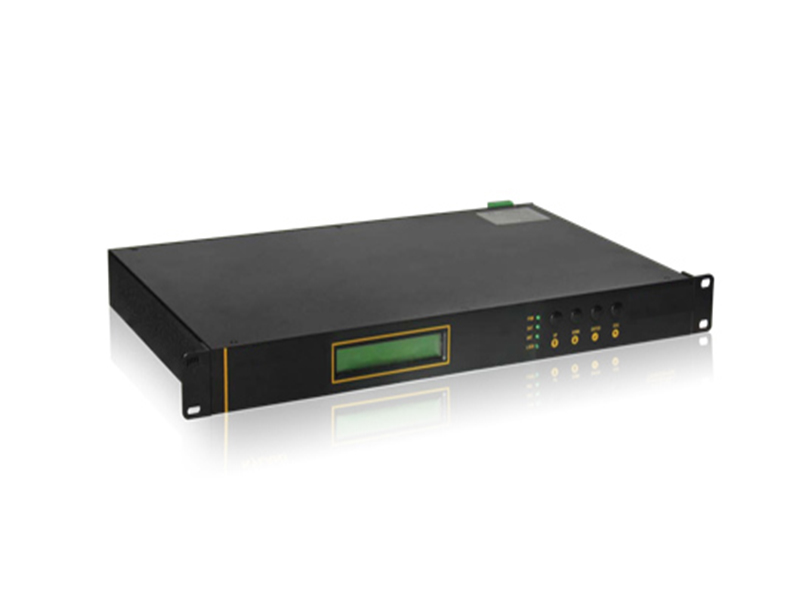

1.1. 特征
 YT807IEEE1588 是一款高精度时钟服务器，功能及特点如下。

1.1.1. 时间基准

高精度的基准时钟和内置的绝对时间源
 YT807IEEE1588  支持内部高精度基准时钟，可以选配高精度、高稳定度的温补晶振  (TCXO)、恒温晶振(OCXO)等振荡器，内部基准时钟可以自动同步到高灵敏度的内部北斗收发器、GPS 收发器或者GLONASS 收发器，以提供绝对基准时间。

相对的基准时间和外部时间同
如果需要相对的基准时间，YT807IEEE1588 可以同步到外部时钟信号源。通过 2 个ST 光纤接口可以输入外部时钟源信号，如 IRIG-B-DC等。YT807IEEE1588 还可以同步到 PTP 主时钟。通过扩展的 BMC(Best Master Clock)算法，PTP 可以自动选择合适的主钟去同步。

外部源多源选择机制
 通过安全可靠的时间源选择机制，YT807IEEE1588 可以自动选择正确的外部时间源进行时间同步，通过逐一的比较本地时钟与外部时间源的时间差并详细的分析每个时间源的信号质量和稳定度，准确的选择一个可信赖的时间源作为自己的参考时间，所有的时间源选择状态都可以通过通讯管理机制发送给控制中心进行监视和管理。

1.1.2. PTP 功能

PTP 主时钟
YT807IEEE1588 可以工作在高精度的 PTP 主时钟。在这个模式下通过两个以太网口为同步设备服务。支持 PTP V1 和 V2 版本。对于 V2 支持 E2E 和 P2P 延时测量模式， 并且自动调整 PTP 子时钟延时测量模式。

PTP 子时钟
YT807IEEE1588 可以工作在 PTP 从时钟模式下。工作在这种模式，扩展的 BMC 算法会监视两个以太网口，并且自动选择最佳时钟源作为同步时钟源。双口冗余和自动切换功能使 YT807IEEE1588 可以检测出最佳主钟并切换到选择的最佳主钟作为时钟源。

PTP 边界时钟
 YT807IEEE1588 可以工作在 PTP 边界钟模式。与子时钟模式类似，扩展的 BMC 算法和双口冗余以及自动切换功能将决定哪个以太网口工作在子时钟模式，则另外一个以太网口工作在主时钟模式。当网络配置改变后，YT807IEEE1588 将自动运行这一配置。

1.1.3. NTP 功能

NTP 服务端
 YT807IEEE1588 可以工作在高精度的 NTP 服务端模式下，此时所有以太网口都工作在
 NTP 服务端模式下。
 YT807IEEE1588 支持 NTP V1，2，3，4 和 SNTP 版本。

1.1.4. 输出信号

1PPS,1PPM,1PPH 输出
 YT807IEEE1588 支持高精度的 1PPS，1PPM，1PPH 信号输出，输出端口可以是
带隔离的TTL 电平(端子或者 BNC)，或者光信号(ST)。

IRIG-B 输出
 YT807IEEE1588 支持 IRIG-B-DC，IRIG-B-AC 和 IRIG-B 差分输出。对于 IRIG-B-DC

支持光输出(ST)以及隔离的 TTL 电平(端子或 BNC)输出。对于 IRIG-B 差分信号只支

持端子输出，而对于 IRIG-B-AC 可支持 BNC 或者端子输出，可配置 IRIG-B-AC 的

调制比(3~12V)和峰峰值(3:1~6:1)。

串行输出
 YT807IEEE1588 支持串行时间信号输出，支持 RS232 和 RS422 接口，可配置时间编码格式如 TOD、DL/T1100 等串行编码时间。

1.1.5. 辅助功能

通道补偿功能
YT807IEEE1588 支持所有时间信号的输出补偿功能。

告警空接点输出
 YT807IEEE1588 支持告警空接点输出信号，通过常开或常闭节点完成告警信号的  输出。

1.1.6. 状态管理

通讯机制
 YT807IEEE1588 通过各种通讯规约完成时钟工作状态的监视和管理，支持 IEC61850,

IEC60870, DNP, MODBUS 等标准规约，也可支持用户自定义规约。

状态信息
 YT807IEEE1588 可管理内部卫星时钟源的状态信息，包括天线状态、时间源连续性状态、接收模块状态等，也可管理时钟当前工作状态，包括当前选择时间源、时钟初始化状态、晶振驯服状态、守时状态、电源工作状态以及设备工作温度等。
1.1.7. 设备管理

本地管理
 YT807IEEE1588 通过各种参数控制时钟工作状态。这些参数设置可通过触摸屏或者按键更改，或通过串行命令来设置。一旦设置改变，将自动保存。下次加载程序时会自动加载上次设置参数。

WEB 管理
YT807IEEE1588 支持 WEB 工作模式完成远程的系统管理和配置。

SNMP 管理
YT807IEEE1588 支持 SNMP 工作模式完成远程的系统管理和配置。

2. 性能参数

2.1. 技术性能

表 1 –技术性能

2.2. 环境性能

表 2 –环境性能

3. 结构特性
   3.1. YT807IEEE1588 结构
 3.1.1. 前面板


[图3-1] YT807IEEE1588 时钟服务器前面板示意图


表 3 –YT807IEEE1588 前面板标注说明

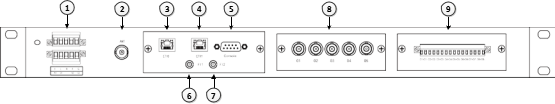

3.1.2. 背面板


[图3-2] YT807IEEE1588 时钟服务器背面板示意图

表 4 –YT807IEEE1588 后面板标注说明


注：YT807IEEE1588 设备有两个输出槽位可插入不通类型的输出板卡，板卡的输出信号也可根据用户要求定制，请以设备面板实际丝印为准。对于单一输出功能的板卡输出信号在配置确认后所有输出通道的输出信号是一样的，如果选择插入多功能输出板卡其每个通道的输出信号可根据配置设置不同的输出信号。

3.2. 主 CPU 处理单元(MCU)

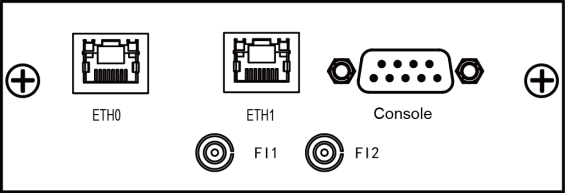

[图3-3] 主CPU 处理单元#1

表 5 –主 CPU 处理单元#1


[图3-4] 主CPU 处理单元#2

表 6 –主 CPU 处理单元#2

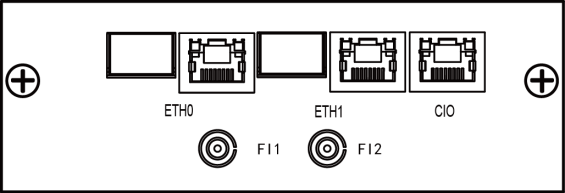

[图3-5] 主CPU 处理单元#3

表 7 –主 CPU 处理单元#3

注：ETH0, ETH1:为光电复用网络端口。

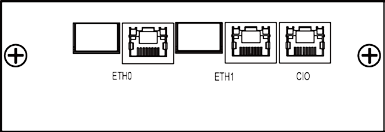

[图3-6] 主CPU 处理单元#4

表 8 –主 CPU 处理单元#2

注：ETH0, ETH1:为光电复用网络端口。

3.3. 电源输入及告警输出单元(POWER/ALRAM)


[图3-7] 电源输入及告警输出单元

表 9 –电源输入单元

注：YT807IEEE1588 可选配 48VDC 或 110-220VAC/DC 电源模块，在与电源连接前，请确认电源输入与配置的电源模块输入是否匹配，以免损坏设备。

表 10 –告警输出单元

注：当 YT807IEEE1588 系统丢失所有外部源进入到 HOLD 状态后，A2/G2 产生空接点告警输出信号。

3.4. 时间信号输出单元

3.4.1. TTL 电平信号端子接口输出单元(T-B/P)


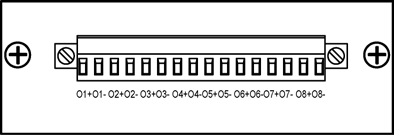

[图3-8] TTL 电平信号端子接口输出单元

表 11 –TTL 电平信号端子接口输出单元

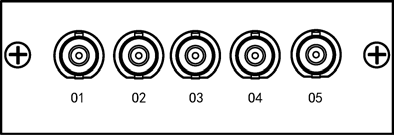

3.4.2. TTL 电平信号 BNC 接口输出单元(T-B/P)


[图3-9] TTL 电平信号BNC 接口输出单元表12 –TTL 电平信号BNC 接口输出单元

3.4.3. 光纤信号输出单元(F-B/P)

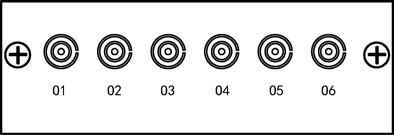

[图3-10] 光纤信号输出单元

表 13 –光纤信号输出单元

3.4.4. 串口信号 RS232 输出单元(S-P/S)


[图3-11] 串口信号RS232 输出单元表14 –串口信号RS232 输出单元

3.4.5. 串口信号 RS485 输出单元(S-B/P/S)


[图3-12] 串口信号RS485 输出单元表15 –串口信号RS485 输出单元

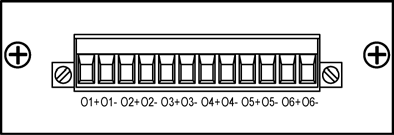

 3.4.6. 交流 IRIG-B 码输出单元(A-B）


[图3-13] 交流IRIG-B 码输出单元表16 –交流IRIG-B 码输出单元


 3.4.7空接点输出单元(C-B/P)


[图 3-14] 空接点信号输出单元

表 17 –空接点信号输出单元

3.4.8. DB9 多功能输出单元(DB9-S/B/P)

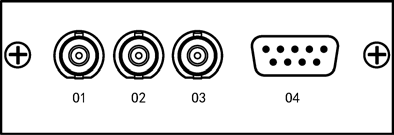

[图3-15] DB9 多功能输出单元表18 –DB9 多功能输出单元

3.4.9.
FO 多功能输出单元(FO-B/P)

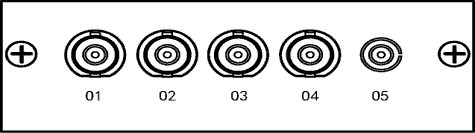

[图3-16] FO 多功能输出单元表19 –DB9 多功能输出单元
