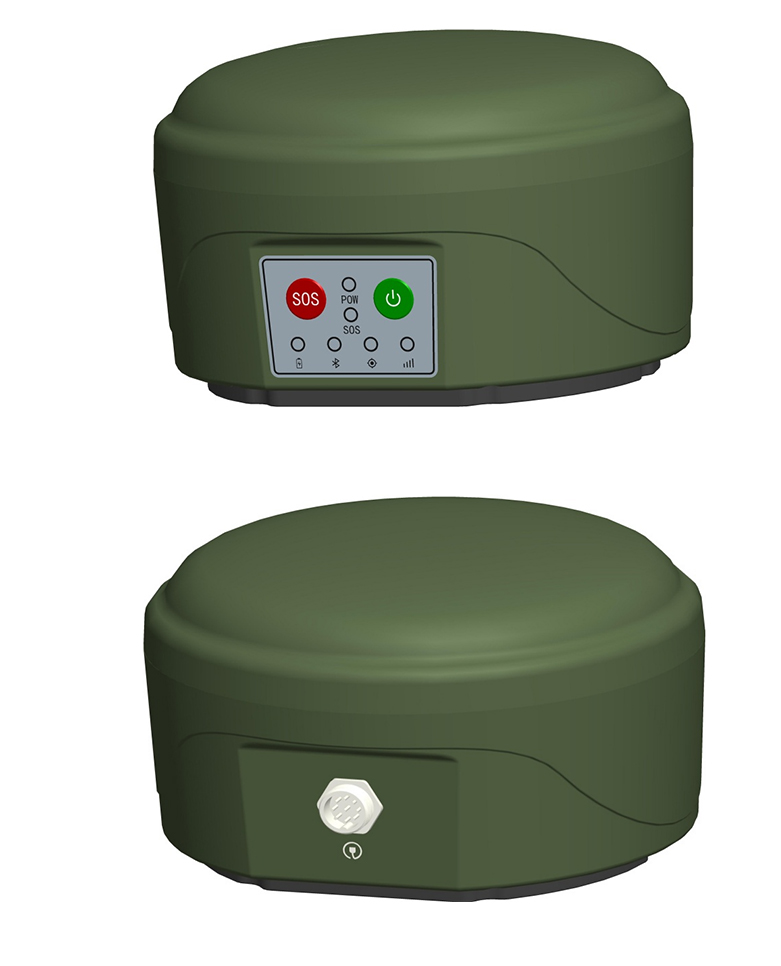

图1 产品主机外观图

1、设备特点

（1） 支持北斗二号、北斗三号RDSS区域短报文通信；

（2） 支持北斗RNSS定位；

（3） 支持4G网络通信(选配)；

（4） 固定方式为强磁吸方式;

（5） 通信内容存储，存储消息条数≥200条；

（6） 支持一键SOS救援功能；

（7） 支持电量检测

（8） 具备低电量报警功能；

（9） 支持休眠模式；

（10） 支持软件关机；

（11） 支持温度检测及过温报警功能；

（12） 支持自动位置上报，上报频度可调；

（13） 支持串口RS232(可支持RS485或RS422定制）连接，可通过串口升级程序；

（14） 可通过串口连接或蓝牙连接手持终端；

（15） 终端APP支持短消息提示功能、在线、离线地图导航功能，具备语音导航提示功能，支持手动输入坐标导航、指令导航，具备轨迹存储回放及其它常规查询、控制项功能。

2、主要性能指标

YT510主要性能指标如下表所示。

表2-1 主要性能指标

3、 对外接口

（1）综合接口1路；

     电源：直流+12V～+32V

     通信串口：RS232

（2）蓝牙：BLE4.2   1路

4、结构特征

（1）主机尺寸：Φ140mm * 88mm；

（2）主机重量：主机≤1.1kg；

（3）颜    色：军绿

5、 接口协议

北斗卫星导航系统用户终端通用数据接口2.1协议；

北斗三号民用终端通用数据接口要求1.0版；

6、 环境适应性

（1）工作温度：-20℃ ～ +60℃；

（2）存储温度：-40℃ ～ +75℃；

（3）湿    热：95%（+45ºC）；

（4）防护等级：IP67（符合标准GJB150.8A-2009）；

（5）冲击

满足GJB 150.18A-2009中“试验五 基本设计试验”半正弦波，峰值加速度为20m/s2，脉冲持续时间11ms的冲击，而具有保持结构和性能完好的能力，两次冲击时间间隔时间60ms

（6）振动

承受GJB 150.16A-2009中“表1中第24类 低限完整性试验”，而具有保持结构和性能完好的能力

7、 功能按键

（1） 电源开关；

（2） SOS按键。

8、 指示灯

指示灯均在主机上，有电源指示灯、蓝牙指示灯、SOS（一键报警）指示灯、RNSS定位指示灯、信号及通信指示灯、充电指示灯。

（1） 电源指示灯：开机后点亮，关机后熄灭，（开机电池电量低电源指示灯闪烁）；休眠模式下跳闪；

（2） 蓝牙指示灯：开机后闪烁，连接后常亮，关机后熄灭；

（3） SOS指示灯：进入SOS模式闪烁，普通模式熄灭；

（4） RNSS定位指示灯：定位有效长亮，定位无效熄灭，进入位置报告模式时闪烁，关机后熄灭；

（5） 信号及通信指示灯：有信号（北斗或4G网络信号）时绿色灯长亮，无信号时绿色灯熄灭，通信时绿色灯闪烁一次，有存储短信息时红色灯闪烁，关机后均熄灭；

（6） 充电指示灯：充电时红色灯长亮，电池电量充满或无电池时，绿色灯长亮。

9、 电池

（1） 电池容量：≥55Wh；

（2） 可拆卸、更换；

（3） 单北斗工作模式60s入站一次连续工作时间（常温）≥12小时。

10、 装箱清单
