北斗三号数传用户机（型号：H760），支持北斗三号RDSS的S、L频点和RNSS的B1、L1（GPS）频点，同时兼容北斗二号，可实现RDSS的双向定位、短报文通信、位置报告、参数配置以及GNSS的定位和授时功能。支持4G数据传输功能（选配）、支持蓝牙设置功能。

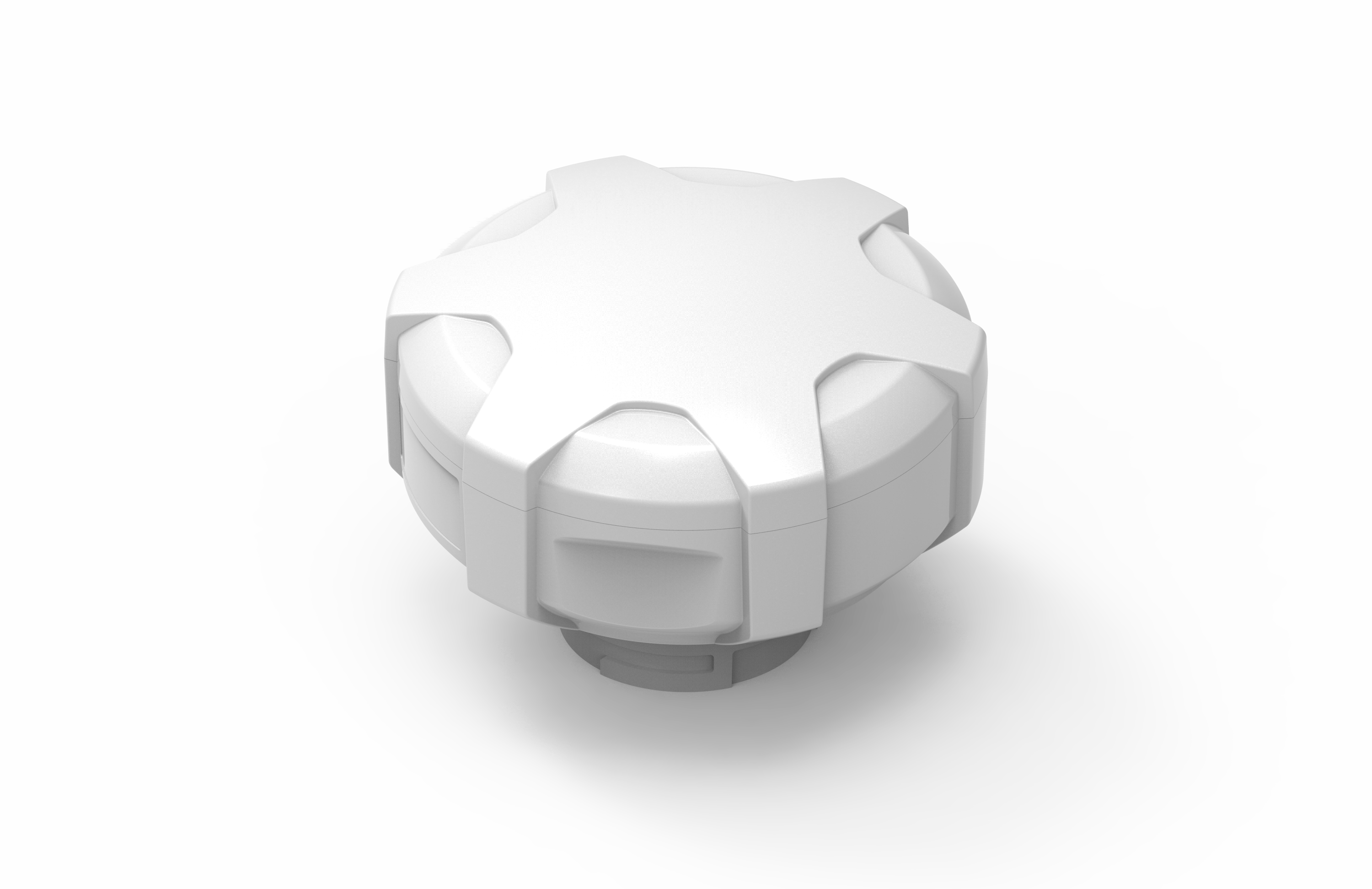

（图 1-1 主机示意图）
(1) 北斗三号短报文通信
(2) 北斗二号短报文通信
(3) 支持双北斗用户卡
(4) 北斗位置报告
(5) 北斗、GPS双模定位导航、授时
(6) 4G数据传输（选配）
(7) 蓝牙4.0数据传输（可选）
物理特征 | |
主机尺寸 | 130 mm×94mm（不带支撑杆） |
RDSS技术指标 | |
工作频率 | S: S1、S2C_d、S2C_p L: Lf0、Lf1、Lf2 |
接收信号门限功率 | 北斗二号：≤ -127.6dBm 北斗三号: a) 对于专用段24kbps信息帧，≤ -123.8dBm b) 对于专用段16kbps信息帧，≤ -127.5dBm c) 对于专用段8kbps信息帧，≤ -130.0dBm |
接收通道数 | 北斗二号：10个 北斗三号：14个 |
发射信号功率 | ≥ 37dBm |
短报文通信频率 | 默认60s，根据北斗用户卡的频率确定 |
短报文长度 | 北斗二号：120个汉字 北斗三号：1000个汉字 |
动态特性 | 速度：300m/s 加速度：4g |
RNSS 技术指标 | |
工作频率 | BD2 B1 1561.098MHz±2.046MHz GPS L1 1575.42MHz±1.023MHz |
首次定位 时间 | 冷启动：≤35s 热启动：≤1s |
定位误差 | 水平10m，高程10m（95%， PDOP≤4，重点区域） |
测速精度 | 0.2m/s |
定位测速更新率 | 1Hz |
定位模式 | 1）单B1定位 2）单L1定位 3）B1L1兼容定位 |
4G通信（可选配） | |
4G | 全网通 |
蓝牙通信（可选配） | |
蓝牙 | BLE 4.0 |
电源 | |
供电电压 | 12V～32V |
待机功耗 | 约2W ( 24V | 85mA ) |
最大功耗（RDSS发射时） | ≤18W |
接口特性 | |
通讯端口 | 1路 RS232串口(可定制成422、485接口) |
通讯协议 | 北三3.0协议、2.1协议、4.0协议 |
环境指标 | |
工作温度 | -40℃～+70℃。 |
存储温度 | -40℃～+85℃。 |
湿热 | 能在温度为+45℃，相对湿度为95%的环境下正常工作。 |
振动 | 符合船用电子设备振动标准SC/T 7002.8-1992，频率1Hz～12.5Hz，位移幅值±1.6mm; 频率12.5Hz～25Hz，位移幅值±0.38mm；频率25Hz～50Hz，位移幅值±0.10mm；每个频率范围内持续振动时间不少于15min。 |
碰撞 | 符合船用电子设备碰撞标准SC/T 7002.9-1992，在加速度49m/s2、脉冲持续时间11ms，脉冲重复频率为60次/min～80次/min条件下，碰撞1000次。 |
外壳防护 | 终端防护等级IP67。 |
盐雾 | 符合船用电子设备盐雾标准SC/T 7002.6-1992，+35℃连续雾化48小时；PH值6.5～7.2；NaCl浓度5％（质量）。 |
霉菌 | 符合SC/T 7002.12-1992船用电子设备防长霉标准。 |
表4-1 主机接口定义
管脚 | 定义 | 备注 |
1 | VCC | 电源正极 |
2 | VCC | 电源正极 |
3 | GND | 电源负极 |
4 | GND | 电源负极 |
5 | GND | RS232信号地 |
6 | RXD | RS232输入信号线 |
7 | TXD | RS232输出信号线 |
8 | N/C | 预留 |
9 | N/C | 预留 |

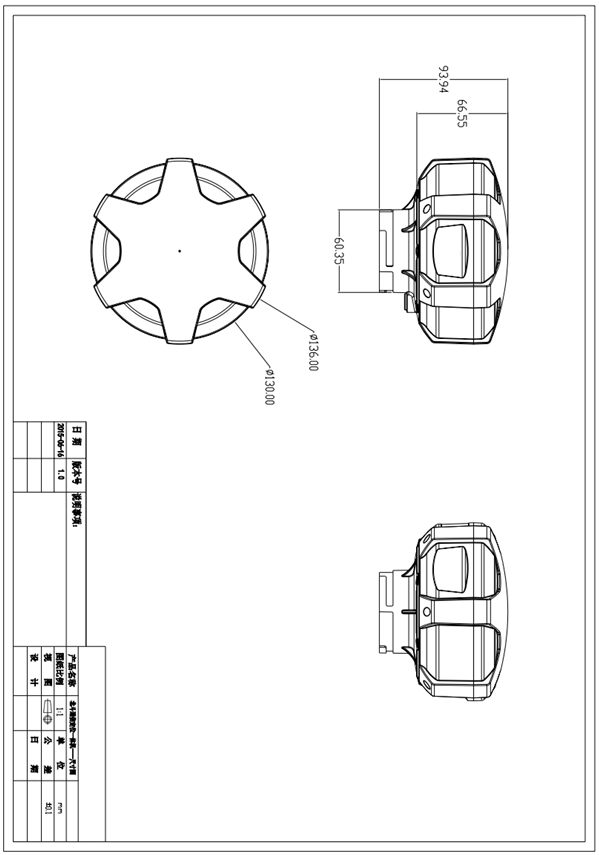

（图5-1 主机结构尺寸示意图）

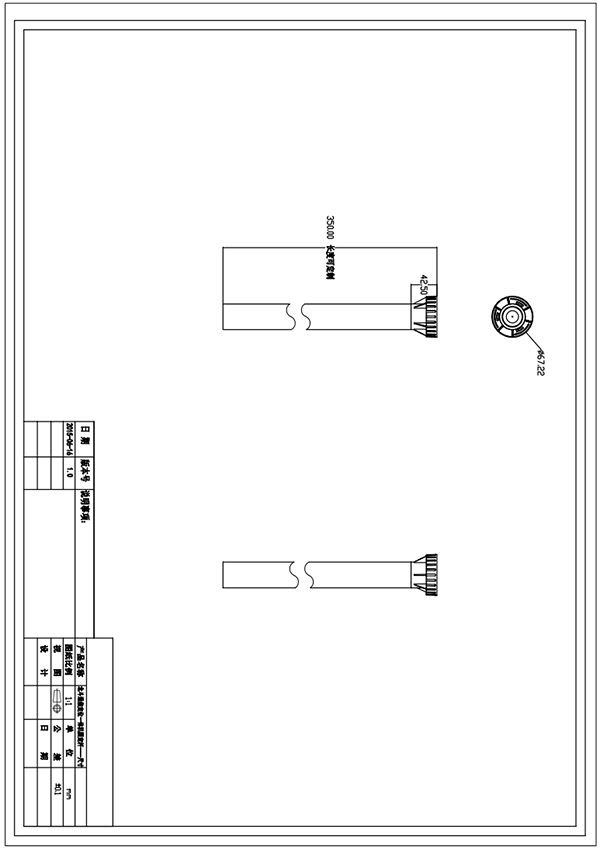

（图6-1 固定杆尺寸示意图）
表7-1 装箱清单
序号 | 名称 | 数量 | 备注 |
1 | 主机 | 1 | |
2 | 专用线缆 | 1 | 标配：5米 |
3 | 支撑杆 | 1 | 选配 |
4 | 固定锁紧环 | 2 | |
5 | 使用维护说明书 | 1 | |
6 | 合格证 | 1 | |
7 | 包装箱 | 1 |
